  AISD100 系列单相智能安全配电装置是安科瑞专为低压配电侧开发的一款智能安全配电产品，本产品主要是针对低压配电系统人身触电、线路老化、短路、漏电等原因引发电气安全问题而设计。产品主要使用在于学校、加油站、医院、银行、疗养院、康复中心、敬老院、酒店宾馆、商场商铺、企业和事业单位、家庭电器、旅游景点等各类低压用电的场所，为场所内用电设备提供安全可靠的供电。

  AISD100系列智能安全配电装置是安科瑞专为低压配电侧开发的一款智能安全配电产品，本产品主要是针对低压配电系统人身触电、线路老化、短路、漏电等原因引发电气安全问题而设计。

  产品主要使用在于学校、加油站、医院、银行、疗养院、康复中心、敬老院、酒店宾馆、商场商铺、企业和事业单位、家庭电器、旅游景点等各类低压用电的场所，为场所内用电设备提供安全可靠的供电。

  ① 装置采用一体化整机设计：预留专门的用户接线及操作窗口，简化用户接线使用。

  ② 提高供电连续性:装置负载侧电网发生单相接地故障时，电网可持续供电，装置报警，但不会断电，不影响用电设备继续运行。

  ③ 提高供电安全性:装置的输出侧负载线路发生单相接地故障时，接地点不会产生电弧火花，防止电气火灾事故发生。

  ④ 保障人身安全：装置限制了负载侧电网的漏电流，人体误触碰到单根供电线路时，能对人体进行保护，不会造成触电事故。

  ⑤ 监测报警功能:装置后端输出线路发生过载、过欠压、绝缘，以及装置内部超温故障时，装置发出声光报警信号。

  ⑥ 电参量测量显示:装置能实时测量输出线路的电流、电压、功率、电能、装置温度和输出线路对地绝缘电阻值，并在触摸屏上实时显示。

  ⑨ 通讯功能:装置标配 1 路 RS485 通讯接口，采用标准 Modbus-RTU 协议。也可选配无线通讯功能，支持NB 或者 4G 无线方式。通过有线组网或无线方式将数据发送到云平台，用户都能够使用网页浏览器、手机 APP或微信公众号对装置进行远程监测和控制。

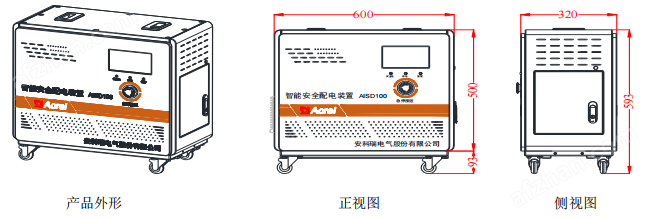

  AISD100系列单相智能安全配电装置其外形与安装尺寸如下图所示：（单位：mm）。

  AISD100 系列单相智能安全配电装置采用落地安装，安装时，将智能安全配电装置放置在水平的地面上，确定四个万向轮均匀支撑受力后，将万向轮的刹车踏板踩下，确保轮子刹紧不能转动。

  ① 用容量相匹配线径的电缆装置上一级断路器的下端，连接到装置进线断路器端子上，将 PE 线固定在接地排上，接线要插紧压实，确保可靠连接，防止松动和脱落。

  ② 再用同样的电缆从装置出线断路器引出，接至后端断路器或负载，出线 PE 线也与接地排可靠连接。

  ③ 若要使用装置的 RS485 接口组网连接至上位机平台，推荐采用 2×1.5mm2 的屏蔽双绞线 接口的 A、B 端子以手拉手的方式连接，后接至上位机或串口服务器的通讯接口上。

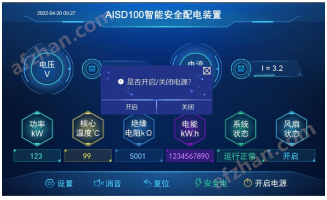

  实时显示装置运行时的监测数据及运作时的状态，监测数据包括：电压、电流、功率、电能、系统对地电阻、温度等。状态监测有：系统运作时的状态及风扇状态。

  点击电源符号，然后确认后可打开和关闭电源。该功能用于打开和关断智能安全配电装置对外的供电电源。

  当仪表发生过压、欠压、过载、绝缘、超温等故障时，在故障排除后，可通过按下复位按钮消除故障报警，回到正常状态运行状态。

  装置参数更改设置，需要登录。按下菜单按钮，进入登录界面。在该界面输入正确的账号和密码，默认账号 admin，默认密码 1，输入后电点击登录，即可进入菜单内部，进行一定的修改。
